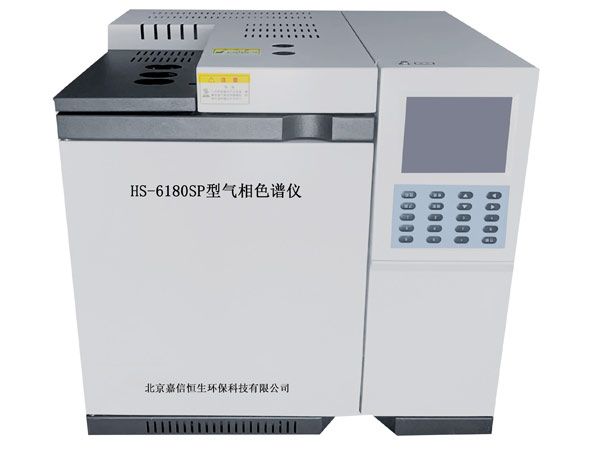

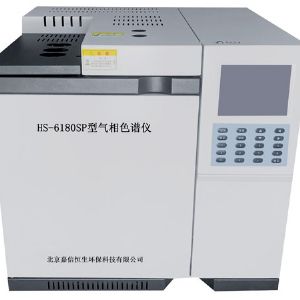

產品概述

1、適用標準

本儀器依據國家標準GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》、GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》及JJG 700-2016《氣相色譜儀檢定規程》設計研發制造，用于變壓器油及其它石油產品中所含氣體組分的分析測定。

2、應用領域

氣相色譜儀（Gas Chromatography, GC）是一種用于分離和分析混合物中各組分的儀器，尤其適用于氣體或易揮發液體樣品的分析。它廣泛應用于化學、制藥、環境監測等多個領域。

氣相色譜儀的工作原理基于物質在固定相和流動相之間的分配平衡。當混合物樣品被載氣（流動相）帶入色譜柱時，樣品中的不同組分會因為與固定相的相互作用不同而被分離。zui終，這些分離后的組分依次進入檢測器，通過檢測器將物理或化學性質的變化轉化為電信號，從而實現對樣品組分的定性和定量分析。本儀器應用于電力行業、化工行業、石油、商檢、第三方檢測機構、科研院所、高校、充油電氣設備的制造企業變壓器廠、互感器廠、高壓電瓷廠、套管廠、發電廠、供電局等單位，是性能優越，操作簡便、檢測靈敏的高 效專用氣相色譜儀。

3、工作原理

利用試樣中各組份在氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時,組份就在其中的兩相間進行反復多對次分配，固定相對各組份的吸附或溶解能力不同，即各組份在色譜柱中的運行速度不同。經過一定的柱長后,便彼此分離,按順序離開色譜柱進入檢測器,產生的離子流訊號經放大后,在記錄器上描繪出各組份的色譜峰。

4、功能描述

采用雙檢測器流程，一次進樣，雙柱并聯，二次分流控制。TCD檢測H2、O2(N2)，F(xiàn)ID檢測CO、CO2和烴類氣體。在檢測靈敏度，色譜峰的分離度和定量準確性方面都優于國標及行標的要求。

主要特點

1、采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理。

2、儀器內部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管、以及上級主管，可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果。

3、儀器配備的網絡版工作站可以同時支持多臺色譜儀工作（253臺），實現數據處理以及反控，簡化了文檔管理，并zui大程度的降低了用戶的實驗室投資以及運行費用。

4、儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程程序更新等（需用戶許可）。

5、儀器配備的真空熒光屏，并內置了中、英文操作界面，滿足不同的用戶需求。

6、儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器選擇，如FID、TCD，zui多可同時安裝三種檢測器。

7、儀器采用模塊化的結構設計，設計明了、更換升級方便，保護了投資的有效性。

8、全微機控制鍵盤的操作系統，操作簡單、方便；并設計檢測器自動識別技術；具有故障診斷以及斷電數據保護的功能，可自動記憶設定參數。

9、色譜機內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能。

主要技術參數

1、檢測組分：H2、CO、CO2、CH4、C2H6、C2H4、C2H2

2、溫控區域：8路

3、溫控范圍：室溫以上4℃～450℃

4、溫控增量：1℃

5、溫控精度：±0.01℃

6、顯示方式：320×240大屏幕觸摸LCD液晶屏

7、程序升溫階數：8階

8、程升速率：0.1～39℃/min（普通型）、0.1～80℃/min（高速型）

9、外部事件：6路、輔助控制輸出2路

10、進樣器種類：填充柱進樣、毛細管進樣、六通閥氣體進樣、自動頂空進樣任選

11、檢測器數目：zui多3個（FID、TCD、ECD、FPD和NPD任選）

12、氣路控制：機械閥控制方式、EPC方式任選

13、EPC、EFC工作模式：恒流模式、恒壓模式任選

14、EPC、EFC工作氣體：氮氣、氫氣、空氣、氦氣、氬氣

15、EPC、EFC程升分階：4階

16、EPC、EFC控制量程：壓力0～0.6MPa、流量0～100mL/min或0～500mL/min（空氣）

17、壓力傳感器：

準 確 度：±2%F.S

重 現 性：±0.05KPa

溫度系數：±0.01KPa/℃

18、流量傳感器：

  測量范圍：0～500mL/min

準 確 度：±5%F.S

  重 現 性：±0.5%F.S

19、啟動進樣：手動、自動任選

20、通信接口：以太網IEEE802.3

21、環境溫度：5～45℃

22、環境濕度：≤85%RH

23、供電電源：AC220±22V、50±1Hz

24、額定功率：2500W

25、外形尺寸：572×552×465mm

26、儀器重量：20Kg

檢測器技術參數

1、氫火焰離子化檢測器（FID）

檢 測 限：Mt≤3×10-12g/s（正十六烷-異辛烷溶液）

噪    音：≤5×10-14A

漂    移：≤1×10-13A/30min

線性范圍：≥106

2、熱導檢測器（TCD）

靈敏度：S≥3500mV?mL/mg（常規）5000mV?mL/mg（高靈敏）(苯-甲苯溶液)（放大2、4、8倍任選）

噪    聲：≤10μV

基線漂移：≤30μV/30min

線性范圍：≥104

3、電子捕獲檢測器(ECD)

檢 測 限：≤1×10-14g/s

噪    聲：≤0.03mV

基線漂移：≤0.2mV/30min

線性范圍：≥103

放 射 源：63Ni

4、火焰光度檢測器(FPD)

檢 測 限：(S)≤5×10-11g/s、 (P)≤1×10-12g/s

噪    聲：≤0.03mV

基線漂移：≤0.2mV/30min

線性范圍：≥103（S）,102（P）

選型指南

1、可選擇填充柱進樣、毛細管進樣、六通閥氣體進樣、自動頂空進樣

2、可選擇zui多3個檢測器FID、TCD、ECD、FPD和NPD

3、可選配震蕩儀

4、可選配電腦及打印機

5、可選擇高 端測定儀，能夠接入實驗室信息管理系統LIMS
